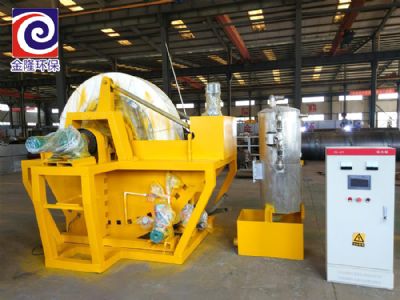

真空圆盘陶瓷过滤机
一、 概述
本公司研制开发的SA系列陶瓷过滤机系列产品是集机电、微孔滤板、自动化控制、超声波清洗等高新技术于一体的新产品，作为一种过滤设备的新型替代产品，它的诞生是固液分离领域的一场革命。众所周知，传统的真空过滤机能源消耗大，运行成本高，滤饼水分高，工作效率低，自动化程度低，故障率高，维护工作量大，滤布消耗大。SA系列陶瓷过滤机改变了传统的过滤方式，设计独特，结构紧凑，指标先进，性能十分优越，经济效益、社会效益显著，可广泛应用于有色、冶金、化工、医药、食品、环保、火力发电厂、煤炭处理、污水处理等行业。
二、工作原理
1、开始工作时，浸没在料浆槽的滤板在真空作用下，在滤板表面形成一层较厚的颗粒堆积层，滤液通过滤板过滤至分配头到达真空桶。
2、在干燥区，滤饼在真空作用下继续脱水，直至达到生产要求。
3、滤饼干燥后，在卸料区被刮刀刮下，直接自溜至精砂池或通过皮带输送至所需的地方。
4、卸料后的滤板最后进入反冲洗区，由过滤后的水通过分配头进入滤板，反清洗滤板，堵塞在微孔上的颗粒被反冲洗下，至此完成转动一圈的过滤操作循环。
5、超声清洗，过滤介质经过一定时间的循环工作，一般为8至12小时，这时为保证滤板微孔通畅，用超声清洗和化学清洗配合，一般为45分钟至60分钟，使一些未能被反冲洗掉的附着在滤板上的固态物完全地脱离过滤介质，以保证再次开车的较高效率。
一、 技术参数
（1） 选型参考：
|
机器规格（㎡）
|
滤板规格（㎡）
|
圆盘数量（个）
|
滤板数量
（块）
|
过滤面积（㎡）
|
装机功率（Kw）
|
运行功率
（Kw）
|
重量
（kg）
|
长度
（mm）
|
宽度（mm）
|
高度（mm）
|
|
4
|
2
|
2
|
24
|
4
|
7.60
|
6.60
|
2000
|
2460
|
2480
|
2100
|
|
8
|
2
|
4
|
48
|
8
|
8.80
|
7.40
|
3000
|
2960
|
2800
|
2100
|
|
12
|
3
|
4
|
48
|
12
|
9.20
|
7.40
|
5000
|
3200
|
3080
|
2450
|
|
15
|
3
|
5
|
60
|
15
|
12.10
|
9.90
|
5500
|
4300
|
3100
|
2490
|
|
18
|
3
|
6
|
72
|
18
|
12.50
|
9.90
|
6000
|
4600
|
3100
|
2490
|
|
21
|
3
|
7
|
84
|
21
|
12.90
|
9.90
|
6500
|
4900
|
3100
|
2490
|
|
24
|
3
|
8
|
96
|
24
|
15.80
|
12.40
|
7500
|
5200
|
3170
|
2530
|
|
30
|
3
|
10
|
120
|
30
|
19.75
|
15.55
|
9000
|
5800
|
3170
|
2530
|
|
36
|
4
|
9
|
108
|
36
|
22.85
|
19.05
|
9700
|
5110
|
3435
|
2820
|
|
40
|
5
|
8
|
96
|
40
|
24.85
|
19.85
|
11500
|
4870
|
3450
|
2900
|
|
45
|
5
|
9
|
108
|
45
|
25.45
|
19.85
|
11500
|
5170
|
3450
|
2900
|
|
60
|
5
|
12
|
144
|
60
|
35.40
|
28.00
|
13800
|
6600
|
3450
|
2900
|
|
80
|
5
|
16
|
192
|
80
|
49.00
|
39.99
|
18500
|
7990
|
3720
|
2900
|
（2）处理能力：
|
矿物种类
|
粒径分布
|
范围浓度（%）
|
产量（kg/㎡.h）
|
水分（%）
|
|
铁精矿
|
-200目占52%
|
45～65
|
500～1000
|
7～10
|
|
硫精矿
|
-200目占75%
|
40～55
|
400～800
|
10～13
|
|
铜精矿
|
-200目占33%
|
40～55
|
400～600
|
10～15
|
|
金精矿
|
-200目占74%
|
40～55
|
300～450
|
11～13
|
|
锌精矿
|
-200目占99%
|
45～55
|
500～700
|
12～13
|
|
磷精矿
|
-200目占30%
|
45～65
|
550～700
|
10～13
|
|
硫尾矿
|
-400目占92%
|
45～55
|
300～400
|
13～15
|
|
氰化渣
|
-325目占83%
|
40～55
|
350～550
|
25～27
|
|
铁尾矿
|
-200目占83%
|
45～55
|
350～600
|
11～13
|
|
铜尾矿
|
-400目占90%
|
45～55
|
350～450
|
11～15
|
|
钼尾矿
|
-200目占80%
|
50～55
|
350～450
|
12～15
|
|
磷尾矿
|
-400目占80%
|
50～60
|
350～700
|
12～15
|
|
石英砂尾矿
|
-200目占80%
|
40～55
|
300～350
|
14～15
|
注：以上数据仅供参考，因各个地区同种物料的性质存在差异，实际产量和水分以试验数据为准。
|
