厢式压滤机

一、简介

厢式压滤机的滤室有一块平板滤板和一块中空的滤框组成，滤布固定在板框上的，这是早期主要压滤机形式，厢式压滤机的主要优点是更换滤布方便，缺点是效率低、过滤效果不好、滤板容易坏；厢式压滤机的滤室是由相邻两块凹陷的滤板构成。

二、工作原理

厢式压滤机工作原理是由滤板排列组成滤室（滤板两侧凹进，每两块滤板组合成一厢形滤室）。

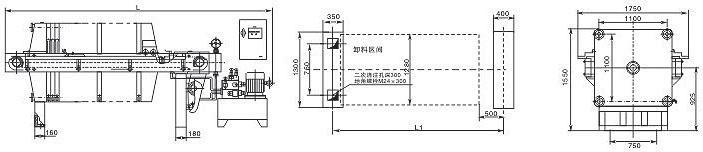

原理图示如下：滤板的表面有麻点和凸台，用以支撑滤布。滤板的中心和边角上有通孔，组装后构成完整的通道，能通入悬浮液、洗涤水和引出滤液。滤板两侧各有把手支托在横梁上，由压紧装置压紧滤板。滤板之间的滤布起密封作用。

在输料泵的压力作用下， 将需要过滤的物料液体送进各滤室，通过过滤介质（根据不同行业选择合适的滤布），将固体和液体分离。在滤布上形成滤渣，直至充满滤室形成滤饼。滤液穿过滤布并沿滤板沟槽流至下方出液孔通道，集中排出。过滤完毕，可通入清洗涤水洗涤滤渣。洗涤后，有时还通入压缩空气，除去剩余的洗涤液。过滤结束后打开压滤机卸除滤饼（滤饼储存在于相邻两个滤板间），清洗滤布，重新压紧板滤开始下一工作循环。
